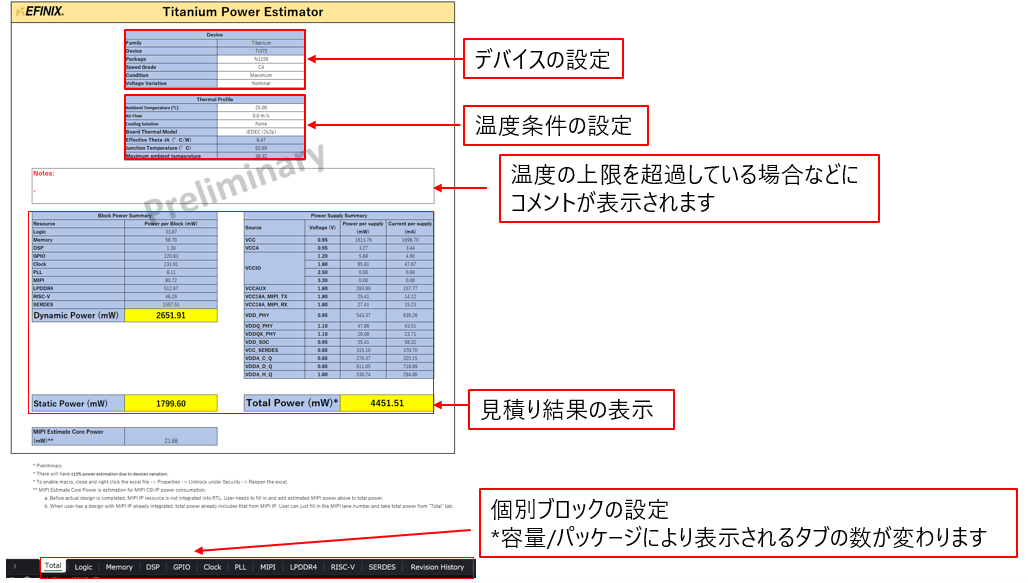

Power Estimator使用方法(Titanium/Topaz編)

2026.07.09

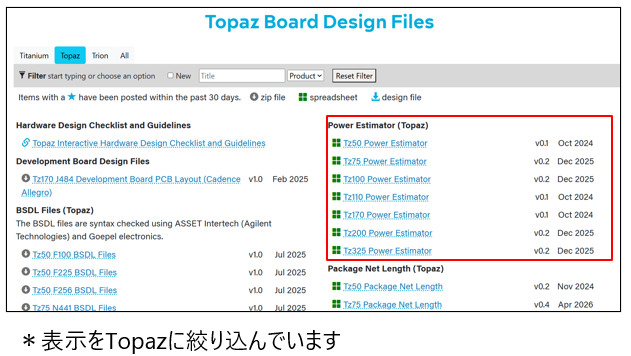

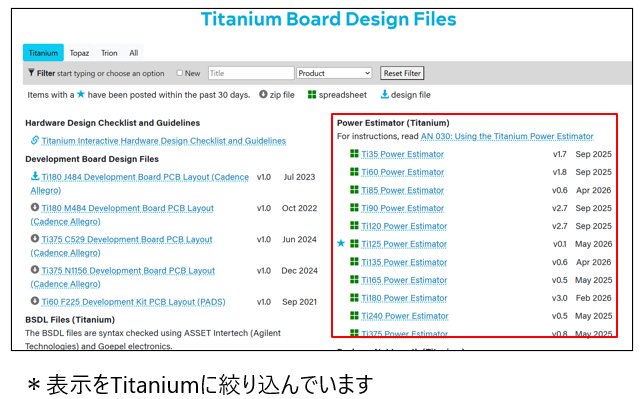

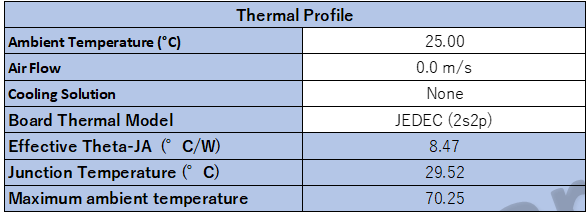

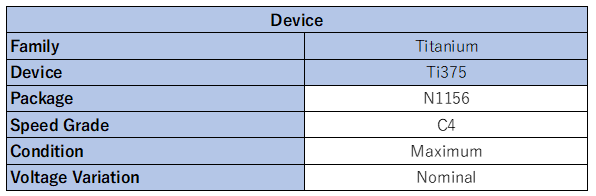

ThermalProfile設定

項目	選択肢	補足
Ambient Temperature	動作環境の温度を記載してください
Airflow	0.0 m/s, 1.0 m/s, 2.0m/s	動作環境の空気の流れを記載してください
Cooling Solution	None
Board Thermal Model	JEDEC(2s2p)
Effective Theta-JA	自動的に決定されます
Junction Temperature	自動的に計算されます	デバイスの上限を超過する場合メイン画面のNoteにメッセージが表示されます
Maximum Ambient Temperature	自動的に計算されます	動作環境の最高温度になります

※他社製品との比較を行う場合、Ambient Temperature, Airflow, Cooling Solution, Board Thermal Modelをそろえてください。
デフォルト設定が異なる場合があります。

Activity Factorついて

各ロジックブロックが動作する割合を示し、消費電力の見積もりの精度に大きな影響を与えます。
以下の波形を例にして算出方法を説明します。

clockに対してdata_0とdata_1の信号があります。
data_0:1クロックサイクルに1回信号が変化しています。この場合、AF=100%となります。
data_1:2クロックサイクルに1回信号が変化しています。この場合、AF= 50%となります。

※デフォルトでは12.5%に設定されております。
これは16bitカウンタの動作率に基づいています。
実際の信号のAFとは異なる場合があり、見積もりと実測値で差が生じる要因となる場合があります。

※他社製品との比較を行う場合、AFの設定値に差異がないか確認をしてください。

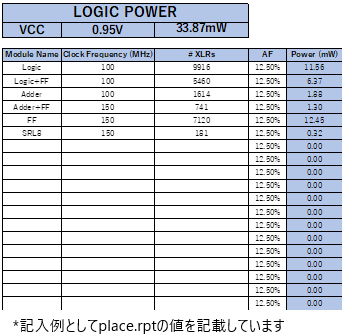

Logicタブ

各項目に値を入力していきます

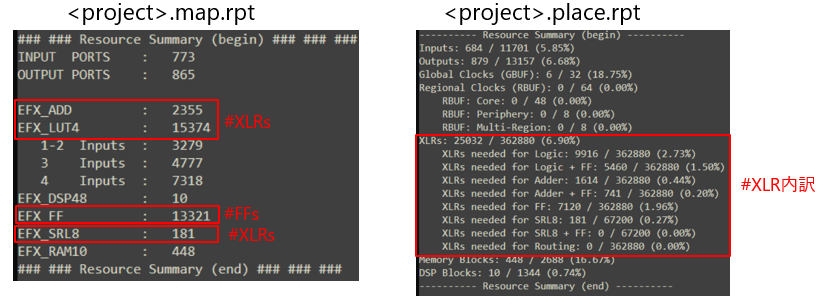

Efinityのプロジェクトがある場合、以下のレポートファイルを参照して入力することが可能です
<Efinity project folder>\outflow\<project>.map.rpt：論理合成結果
<Efinity Project folder>\outflow\<project>.place.rpt：配置配線結果

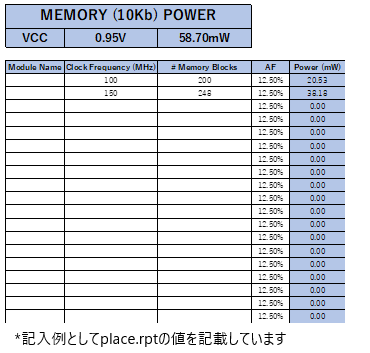

Memoryタブ

各項目に値を入力していきます

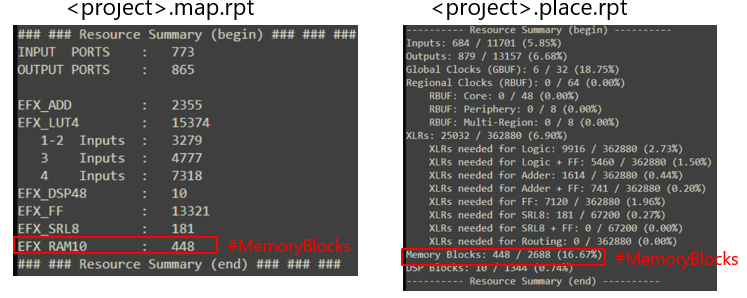

Efinityのプロジェクトがある場合、以下のレポートファイルを参照して入力することが可能です
<Efinity project folder>\outflow\<project>.map.rpt：論理合成結果
<Efinity Project folder>\outflow\<project>.place.rpt：配置配線結果

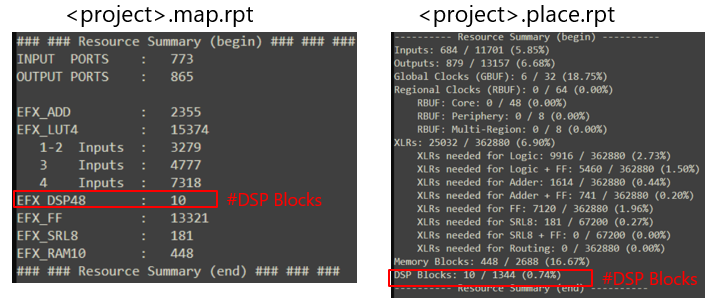

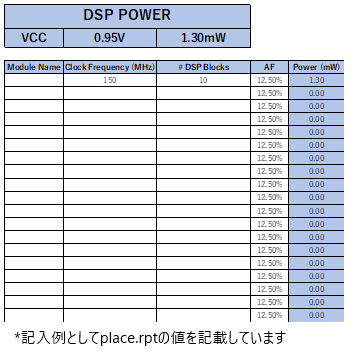

DSPタブ

各項目に値を入力していきます
Efinityのプロジェクトがある場合、以下のレポートファイルを参照して入力することが可能です
<Efinity project folder>\outflow\<project>.map.rpt：論理合成結果
<Efinity Project folder>\outflow\<project>.place.rpt：配置配線結果

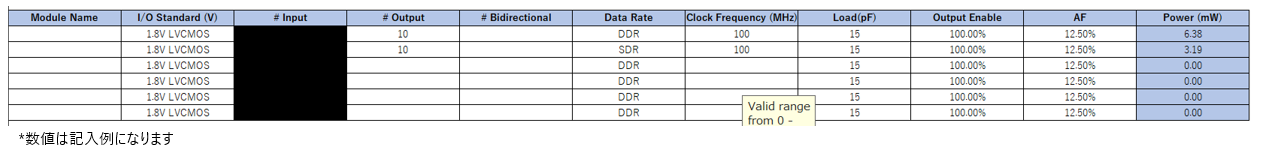

GPIOタブ(GPIO)

各項目に値を入力していきます

項目	選択肢	補足
I/O Standard	1.8V/2.5V/3.3V LVCMOS, 3.3VLVTTL

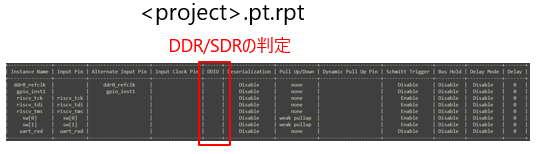

DataRate	SDR,DDR	<project>.pt.rptで確認可能です
Load	デフォルトは15pfです	基板の状況に合わせて変更してください
Output Enable	デフォルトは100%です

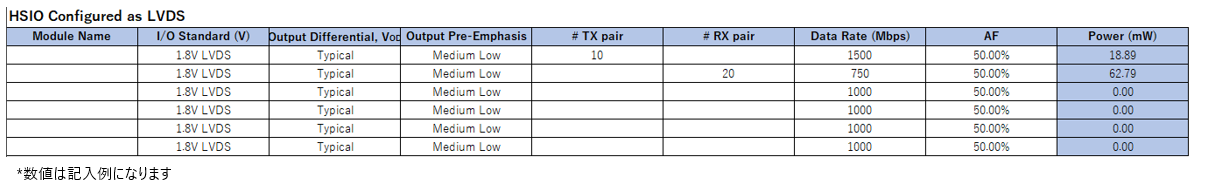

GPIOタブ(HSIO Configured as LVDS)

項目	選択肢	補足
I/O Standard	1.8V LVDS/Sub-LVDS,1.2V SLVS
Output Differential, VOD	Typical/Small/Large	Interface Designerの設定に合わせてください
Output Pre-Emphasis	Medium-Low/Low/Medium-High/High
#TX pair/#RX pair		LVDSペアの数を入力してください
DataRate		LVDSの伝送速度を入力してください
AF		Slow Clock(TX:Serialization前/RX: Deserialization後)のAF

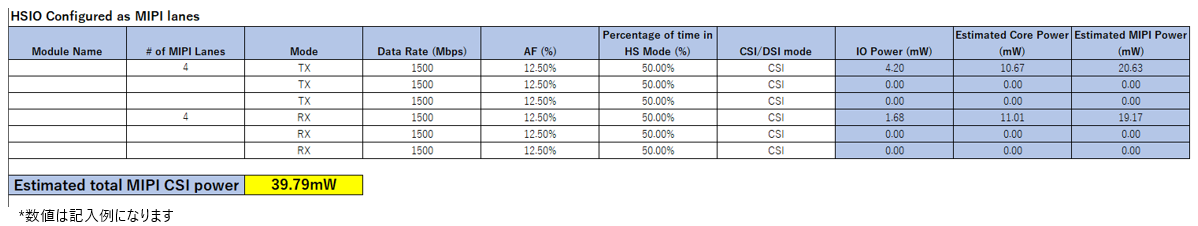

GPIOタブ(HSIO Configured as MIPI Lane)

Soft IPのMIPIを使用する場合こちらのタブで消費電力を見積ってください
・Estimated Core Power
この値は、Soft IPのMIPIを使用した場合の概算値です
見積時にMIPIのロジック量を考慮していない場合、TotalPowerにこの値を加算してFPGAの消費電力としてください

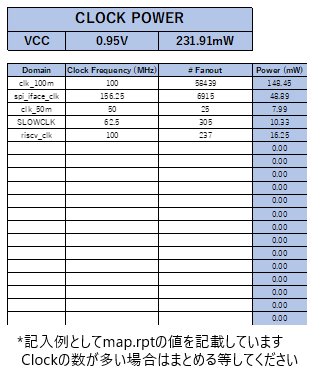

Clockタブ

各項目に値を入力していきます
Efinityのプロジェクトがある場合、以下のレポートファイルを参照して入力することが可能です

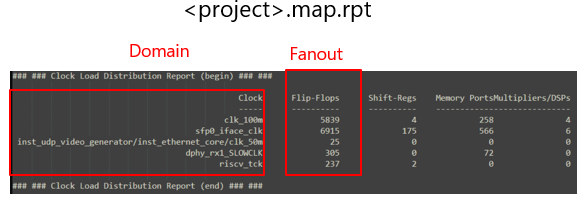

<Efinity project folder>\outflow\<project>.map.rpt：論理合成結果
※FanoutはFFの数を入力します

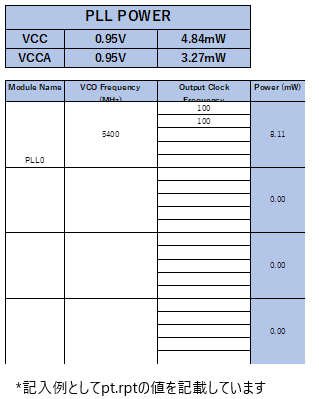

PLLタブ

項目	補足
Output Clock Frequency	PLLのCLKOUTnの周波数を入力します
VCO Frequency	VCOの周波数を入力します

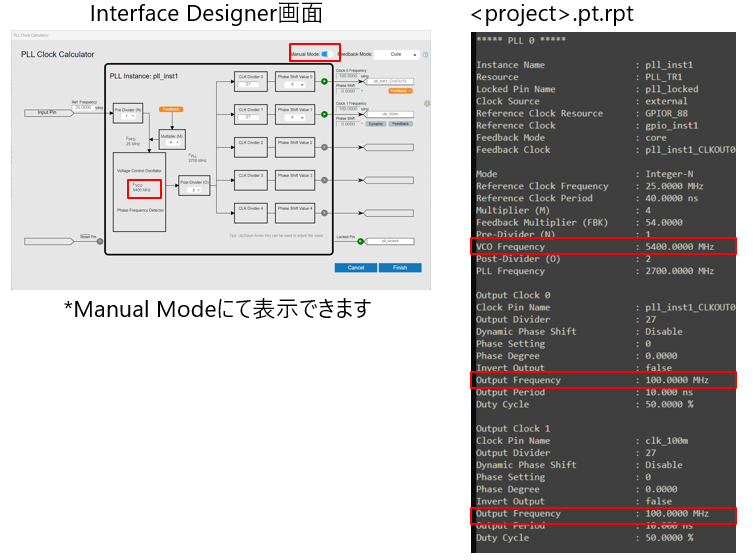

VCO Frequencyは以下で確認できます。
InterfaceDesignerの設定画面。
<project>.pt.rpt

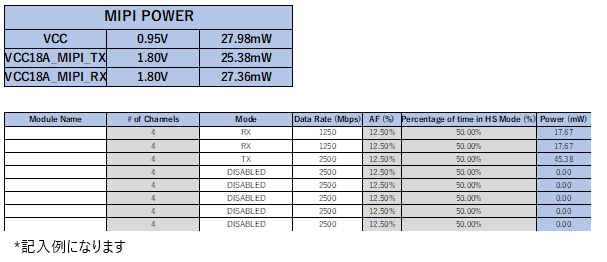

MIPIタブ

Hard IPのMIPIを使用する場合こちらのタブで消費電力を見積ってください
Channel/AF/HS Mode(%)は固定になります

項目	補足
Mode	使用する場合：TX/RXを選択 未使用の場合：DISABLEDを選択
Data Rate	伝送速度を設定します

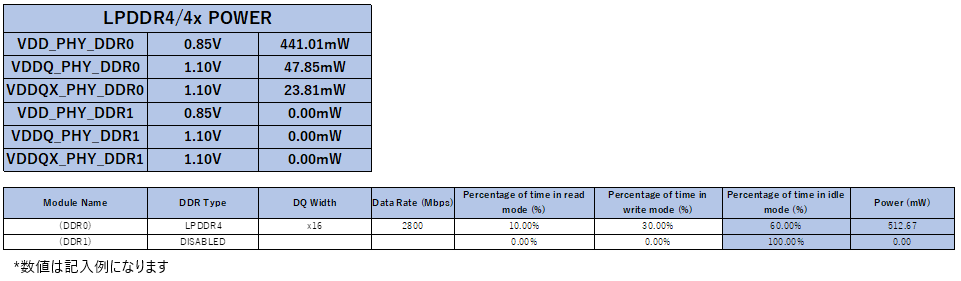

LPDDR4タブ

項目	選択肢	補足
DDR Type	LPDDR4,LPDDR4x,DISABLED	未使用の場合：DISABLEDを選択もしくは未入力
DQ Width	x16,x32	デバイスにより選択肢が異なります
Percentage of time in read/write mode		平均的な動作時間の割合を記載します

RISC-Vタブ

項目	選択肢	補足
Condition	Disabled,Static,Idle,Running	未使用の場合：Disabledを選択 動作時を見積る場合、Runningを選択します
Load		平均的なアプリケーションではデフォルトの50%を設定してください

＊他社製品との比較を行う場合、Loadの値は、競合製品/Efinixともに100%の設定にして比較してください

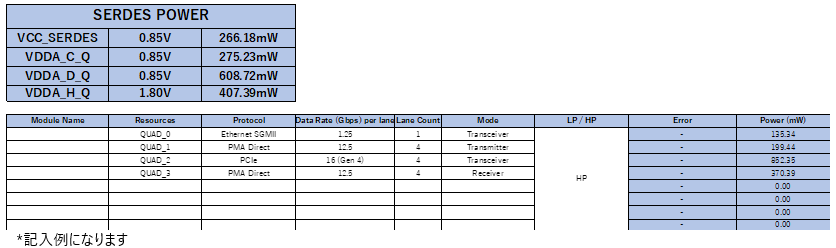

SERDESタブ

項目	選択肢	補足
Resources	Quad0, Quad1, Quad2, Quad3
Protocol	Disabled, PCIe, Ethernet 10GBase-KR Ethernet SGMII, PMA Direct	平均的なアプリケーションではデフォルトの50%を設定してください
Data Rate		Protocolにより固定値から選択 PMA Direct:12.5Gbpsのみ設定可能
Mode	Transceiver,Transmitter,Receiver	PMA DirectのみTransceiver ,Transmitter ,Receiverを選択可能 他ProtocolはTransceiverのみ設定可能
LP/HP	Low-Power, High Performance

＊PMA Directモードで低い帯域で使用した場合、誤差が生じる可能性があります

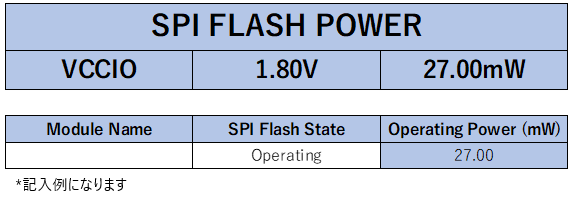

Flashタブ

項目	選択肢	補足
SPI Flash State	Idle / Operating	非動作/動作の選択をします

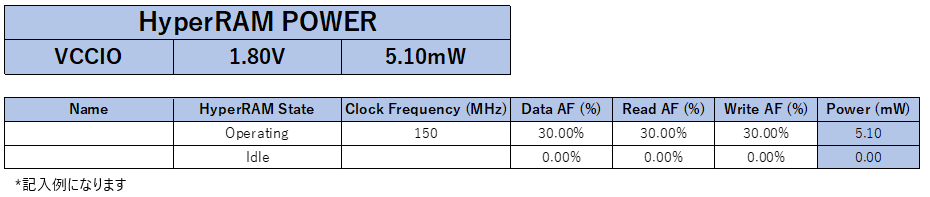

HyperRAMタブ

項目	選択肢	補足
HyperRAM State	Idle / Operating	非動作/動作の選択をします
Clock Frequency		動作周波数です
Data/Read/Write AF		データ線、読出し、書き込みのAFを設定します
