Quectel

メーカー概要

Quectel Wireless Solutions
(クイクテルワイヤレスソリューションズ)

中国上海に本社を置くモジュールサプライヤーです。今後益々の拡大が期待される、IoT/M2M市場に対し最適な5G/4G/LPWA/GNSSモジュールや、アンテナソリューションをご提供いたします。 同社は2010年に創業され現在では上海証券市場に上場しております。全世界で50ヶ所以上の営業拠点や8ヶ所の技術センター、更には4,000名超の社員が在籍しております(内エンジニアは2,300名)。また、自社工場及び協力工場を合わせた月産生産能力は2,200万個を超える体制となっております。

製品情報

セルラーモジュール

LTE スタンダードモジュール

LTECat1/Cat4に対応した国内及びグローバル展開向けのモジュールです。

EC21-J EG21-G EC25-J EG25-G
EC21-J
EG21-G
EC25-J
EG25-G
LTE FDD-LTE B1/B3/B8/B18/B19/B26 B1/B2/B3/B4/B5/B7/
B8/B12/B13/B18/B19/
B20/B25/B26/B28
B1/B3/B8/B18/B19/
B26
B1/B2/B3/B4/B5/B7/
B8/B12/B13/B18/B19/
B20/B25/B26/B28
TDD-LTE B38/B39/B40/B41 B41 B38/B39/B40/B41
Category Cat.1
10Mbps(DL)
5Mbps(UL)
Cat.1
10Mbps(DL)
5Mbps(UL)
Cat.4
150Mbps(DL)
50Mbps(UL)
Cat.4
150Mbps(DL)
50Mbps(UL)
3G WCDMA B1/B2/B4/B5/B6/B8/B19 B1/B6/B8/B19 B1/B2/B4/B5/B6/B8/B19
GSM B2/B3/B5/B8 B2/B3/B5/B8
GNSS option
Wi-Fi I/F
Package LGA / MiniPCIe LGA / MiniPCIe LGA / MiniPCIe LGA / MiniPCIe
Certification
CarrierIOT
JATE/TELEC
Docomo/KDDI
JATE/TELEC
JATE/TELEC
Docomo/KDDI/SoftBank
JATE/TELEC

LTE LPWAモジュール

LTECatNB/CatMに対応した国内及びグローバル展開向けのモジュールです。

BG96 BG95-M5 BG950A-GL BG77 BG770A-GL
BG96
BG95-M5
BG950A-GL
BG77
BG770A-GL
LTE FDD-LTE M1/NB1:B1/B2/B3/B4/
B5/B8/B12/
B13/B18/B19/
B20/(B25/B26)/B28
M1:B1/B2/B3/B4/
B5/B8/B12/B13/
B18/B19/B20/
B25/B26/B27/B28/
B66/B85

NB2:B1/B2/B3/B4/
B5/B8/B12/B13/B18/
B19/B20/B25/B28/
B66/B71/B85
M1:B1/B2/B3/B4/
B5/B8/B12/B13/
B18/B19/B20/
B25/B26/B27/B28/
B66

NB2:B1/B2/B3/B4/B5/B8/
B12/B13/B17/B18/B19/
B20/B25/B28/B66
M1:B1/B2/B3/B4/
B5/B8/B12/B13/
B14/B18/B19/B20/B25/
B26/B28/B66/B85

NB2:B1/B2/B3/B4/
B5/B8/B12/B13/B18/
B19/B20/B25/B26/B28/
B66/B71/B85
M1:B1/B2/B3/B4/
B5/B8/B12/B13/B18/
B19/B20/B25/B26/B27/
B28/B66

NB2:B1/B2/B3/B4/
B5/B8/B12/B13/B17/
B18/B19/B20/B25/B28/
B66
TDD-LTE B39 (For Cat M1 Only)
Category Cat.M1:375Kbps(DL) Cat.M1:375Kbps(UL) Cat.NB1:32Kbps(DL) Cat.NB1:70Kbps(UL) Cat.M1:588Kbps(DL) Cat.M1:1119Kbps(UL) Cat.NB2:127Kbps(DL) Cat.NB2:158.5Kbps(UL) Cat.M1:588Kbps(DL) Cat.M1:1119Kbps(UL) Cat.NB2:127Kbps(DL) Cat.NB2:158Kbps(UL) Cat.M1:588Kbps(DL) Cat.M1:1119Kbps(UL) Cat.NB2:127Kbps(DL) Cat.NB2:158.5Kbps(UL) Cat.M1:588Kbps(DL) Cat.M1:1119Kbps(UL) Cat.NB2:127Kbps(DL) Cat.NB2:158Kbps(UL)
GPRS 850/900/1800/1900 MHz 850/900/1800/1900 MHz
GNSS
Package LGA / MiniPCIe LGA LGA LGA LGA
Certification
CarrierIOT
JATE/TELEC
Docomo/KDDI/SoftBank
JATE/TELEC
問合せ下さい
JATE/TELEC
問合せ下さい
JATE/TELEC
JATE/TELEC
問合せ下さい

評価ボード

大きくは2種類の評価キットが用意されております。1つ目はUMTS&LTE EVB KIT JPという実装製品専用のキット、2つ目はmini PCIe EVB KIT JPというminiPCIe製品専用のキットがございます。それぞれの製品には国内適合アンテナや接続ケーブル類、ドライバーなどが含まれております。画像にはCD-Rが映っておりますが、現在はUSBメモリーでのご提供となっております。 それぞれの評価ボードに対象となるモジュールを装着して頂くだけで、直ぐに評価を開始することが可能となっております。右側には対象となるモジュールの一例を記載させて頂いております。

1. UMTS&LTE EVB KIT JP(実装製品専用)

Efinix
UMTS&LTE EVB KIT JP(実装製品専用)
Efinix
TE-A

2. mini PCIe EVB KIT JP(miniPCIe製品専用)

Efinix
mini PCIe EVB KIT JP(miniPCIe製品専用)
Efinix
miniPCIe

開発環境

Quectelではお客様の開発がシームレスに実現出来る様な開発環境を無償で提供させて頂きます。

ツール名 QNavigator QCOM QWinLog QFlash
概要 モジュールの代表機能に
セミオートで簡単アクセス
ATコマンドでの
ダイレクトコントロール
詳細解析を可能とする
内部Logを簡単取得
モジュールファーム
ウェアを簡単書換
画面イメージ
QNavigator
QCOM
QWinLog
QFlash

その他ツール (パワーハンター)

ミニ・ソリューション社ではパワーハンター(Quectel社の製品ではありません)にて、お客様の見えないを消費電流Logで可視化することをお手伝い致します。
IoTデバイスの消費電流を正確に測定し測定した電圧、電流をベースに消費電力、平均電流を計算します。このデータにて電池容量の推定が可能となります。

Efinix
パワーハンター本体
Efinix
ツール画面イメージ

5Gモジュール

待望の5Gモジュールが日本市場向けとして近日リリースされます。

Coming
soon

Variant RM520N-GL (Preliminary) RM530N-GL (Draft)
RM520N-GL (Preliminary)
RM530N-GL (Draft)
5G NR 5G NR 3GPP Release 16 NSA/SA operation,
Sub-6 GHz
3GPP Release 16 NSA/SA operation,
Sub-6 GHz, mmWave
NSA Bands n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/
n25/n26/n28/n29/n30/n38/n40/n41/n48/
n66/n70/n71/n75/n76/n77/n78/n79
n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/
n25/n26/n28/n29/n30/n38/n40/n41/n48/
n66/n70/n71/n75/n76/n77/n78/n79
SA Bands n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/
n25/n26/n28/n29/n30/n38/n40/n41/n48/
n66/n70/n71/n75/n76/n77/n78/n79
n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/
n25/n26/n28/n29/n30/n38/n40/n41/n48/
n66/n70/n71/n75/n76/n77/n78/n79
Sub-6 CA FDD + FDD, TDD + TDD, FDD + TDD 2CA FDD + FDD, TDD + TDD, FDD + TDD 2CA
mmWave Bands n257/n258/n260/n261
DL 4 × 4 MIMO n1/n2/n3/n7/n25/n30/n38/n40/n41/n48/
n66/n77/n78/n79
n1/n2/n3/n7/n25/n38/n41/n48/n66/n77/
n78/n79
UL 2 × 2 MIMO n38/n41/n48/n77/n78/n79 B1/B2/B3/B4/B7/B25/B30/
B38/B40/B41/B42/B43/B48/B66
LTE LTE Category DL Cat 19/ UL Cat 18 DL Cat 19/ UL Cat 18
LTE Bands B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/
B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/
B41/B42/B43/B46(LAA)/B48/B66/B71
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/
B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/
B41/B42/B43/B46(LAA)/B48/B66/B71
DL 4 × 4 MIMO B1/B2/B3/B4/B7/B25/B30/B38/B40/B41/
B42/B43/B48/B66
B1/B2/B3/B4/B7/B25/B30/B38/B40/B41/
B42/B43/B48/B66
UMTS WCDMA Bands B1/B2/B4/B5/B8/B19 B1/B2/B4/B5/B8/B19
Embedded GNSS Supported Supported
PCIe 4.0 Interface Supported Supported
USB 3.1 Interface Supported Supported
eSIM Supported / Built-in eSIM (optional) Supported / Built-in eSIM (optional)
Region Global Global
Form factor M.2 : 52.0 mm × 30.0 mm × 2.3 mm M.2 : 52.0 mm × 30.0 mm × 2.3 mm
Certification Carrier: TBD Regulatory: GCF*/ PTCRB*/ CE*/ RCM*/ IC*/ FCC*/JATE*/ TELEC* Carrier: TBD Regulatory: GCF*/ PTCRB*/ CE*/ RCM*/ IC*/ FCC*/JATE*/ TELEC*

GNSSモジュール

アンテナ搭載型からAutomotiveグレードまで幅広い製品を提供致します。

L86-M33 LC86L(C) LC79H(AL)
ChipSET MT3333 MT3333 AG3335
Constellation GPS/GLONASS/Galileo/QZSS GPS/GLONASS/BeiDou/QZSS GPS/GLONASS/Galileo/BeiDou/QZSS
Dimensions (mm) 18.4×18.4×6.45 16.0×16.0×6.95 10.1×9.7×2.4
Channels 99 Acquisition
33 Tracking
99 Acquisition
33 Tracking
135 Channels
Accuracy Autonomous: 2.5 m CEP Autonomous: 2.5 m CEP Autonomous: 1.0 m CEP
TTFF w/o AGNSS 1s(H/S) 2s(H/S) 1s(H/S)
Power Supply 3.0–4.3V, typ. 3.3V 2.8–4.3V, typ. 3.3V 1.7–1.9V, typ. 1.8V
Power Consumption 26mA(Tracking) 30mA (GPS+GLONASS:Tracking) 48mA(Tracking)
PSM Consumption 7uA 7uA 17uA
Antenna Patch/External Patch/External External

評価ボード

GNSSモジュール毎に評価ボード(EVB)が用意されております。

Efinix
GNSS評価ボード

アンテナ

Chip、PCB、ポール、カスタムまで幅広いニーズに対応致します。

YC0001AA YC0002AA YE0010AA YECT002AA YECT003AA YCN001AA
YC0001AA
YC0002AA
YE0010AA
YECT002AA
YECT003AA
YCN001AA
Frequency Bands(MHz) 698–960
1710–2690
698–960
1710–2690
698–2700 700–960
1710–2690
698-960
1710-2700
700-2700
Technology LTE (4G) LTE (4G) LTE (4G) LTE (4G) LTE (4G) LTE (4G)
Cable Length (mm) n/a n/a 1000 ±30 n/a n/a n/a
Connector Type SMD SMD Adhesive Terminal Terminal Terminal
Mounting Type SMD SMD Adhesive Terminal Terminal Terminal
Dimensions (mm) 35.0×8.5×3.0 42×10×3 152×18×5.9 196.2×16×13 113×Φ10 144×Φ13
BG770A-GL
BG96 × ×
EC25-J × × ×
YDX001AA YE0008AA YE0011AA YE0013AA YGL001AA YE0006AA/16AA
YDX001AA
YE0008AA
YE0011AA
YE0013AA
YGL001AA
YE0006AA/16AAA
Frequency Bands(MHz) 824-2690 824–960
1710–2170
2500–2700
824–960
1710–2170
2500–2700
700-2700 700–960
1710–2690
700-2700
Technology LTE (4G) LTE (4G) LTE (4G) LTE (4G) LTE (4G) LTE (4G)
Cable Length (mm) n/a n/a n/a n/a n/a 1500/3000
Connector Type SMA Male SMA Male SMA Male SMA Male SMA Male SMA Male
Mounting Type Terminal Terminal Terminal Terminal Terminal Magnetic
Dimensions (mm) 208×Φ12 52×Φ10 50×Φ10 115.4×17.5×Φ10.2 196.2×16×13 318×Φ30
BG770A-GL ×/〇
BG96 ×/〇
EC25-J × 〇/×
YM0003AA YM0015AA YM0003CA YM0013AA
YDX001AA
Frequency Bands(MHz) 0-6000 0-6000 0-6000 0-6000
Frequency Bands(MHz) Cable Cable Cable Cable
Frequency Bands(MHz) 100 150 200 300
Connector Type SMA-female to IPEX Ⅰ SMA-female to IPEX Ⅰ SMA-female to IPEX Ⅰ SMA-female to IPEX Ⅰ
Mounting Type Screw Screw Screw Screw
Dimensions (mm) 100 150 200 300

その他

2Gから5Gまで広範囲にセルラー通信をサポートしております。お気軽にお問合せ下さい。

カテゴリ シリーズ
5G(SA/NSA) RG50xQ/RM50xQ/RG520F・N/RM520F・N
LTE-Advance EM06/EM120/EM160

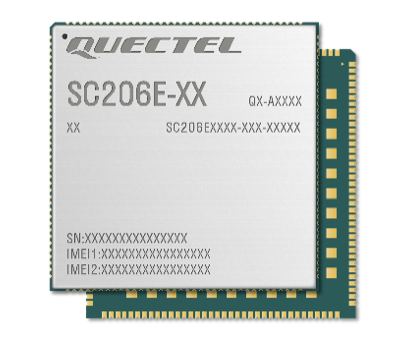

Smart Modules SC20/SC600Y/SC600T/SC66
Automotive AG35/AG52x/AG553Q
C-V2X AG15
3G UC200/UG96
2G M66
